다양한 체결류 중 육각구멍붙이볼트(렌치볼트)와 더불어 가장 많이 사용되는 것이 육각볼트입니다. 실제 산업현장에서 다양하게 사용되기 때문에 다양한 국가 및 단체에서 규격을 지정하여 그 규격을 준수하도록 관리 운영하고 있습니다. 대한민국에도 KS B 1002라는 육각볼트 규격이 있습니다.

육각볼트 규격에 따른 종류

 한국산업표준에서는 KS B 1002라는 규격으로 육각볼트를 규격화하고 있습니다. 규격에 정의되어 있는 내용을 간략하게 알아보도록 할게요.

 ◎ 적용할 수 있는 범위

 KS B 1002 6각 볼트는 일반적으로 사용되는 강제, 스테인리스 강제 및 비철 금속제의 6각 볼트에 대해서 규정합니다.

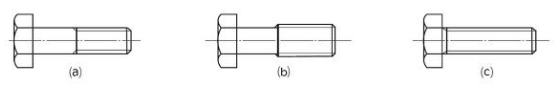

◎ 육각볼트(6각 볼트) 종류

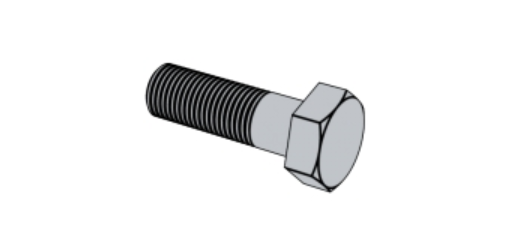

• 호칭 지름 6각 볼트 : 볼트의 축부가 나사부와 원통부로 구성되며, 원통부의 지름이 대략 호칭 지름인 것을 의미합니다. 동일한 내용의 타규격에 따라 육각머리볼트라고도 불립니다.
• 유효 지름 6각 볼트 : 볼트의 축부가 나사부와 원통부로 구성되며, 원통부의 지름이 대략 유효 지름인 것을 의미합니다. 동일한 내용의 타규격에 따라 육각머리볼트 - 유효지름볼트라고도 불립니다.

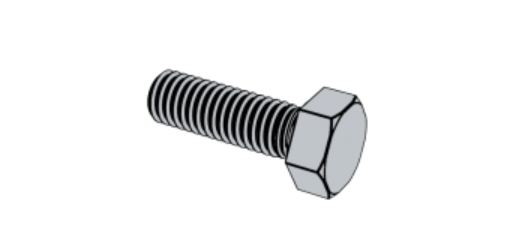

• 온나사 6각 볼트 : 볼트의 축부 전체가 나사부로 이루어졌습니다.(전나사 혹은 전산으로 불림) 동일한 내용의 타규격에 따르면 6각 머리 스크루라고도 불립니다.
• 앞에 세 가지 종류 모두 강제, 스테인리스강, 비철금속의 재료를 사용하여 제조할 수 있습니다.

◎ 종류에 따른 부품 및 나사의 등급

• 호칭지름 6각 볼트는 부품등급(A, B, C)으로 분류되며 나사의 등급은 정밀도 있는 나사와, 덜 정밀한 나사로 구분됩니다.
• 유효지름 6각 볼트의 부품등급은 B입니다. 나사의 등급은 정밀도 있는 나사로 제작되어야 합니다.
• 온나사 6각 볼트는 부품등급(A, B, C)으로 분류되며 나사의 등급은 정밀도 있는 나사와, 덜 정밀한 나사로 구분됩니다.

육각볼트의 나사의 등급은 6g, 8g로 그 정밀도를 구분하지만 정밀도의 등급은 정밀도가 높은 순서부터 3g/3h, 4g/4h, 5g/5h, 6g/6h, 7g/7h, 8g/8h까지 등급을 구분할 수 있습니다.

육각볼트 외형에 따른 종류

육각볼트는 KS B 1002 규격 부속서 A에 따라 소형 6각 볼트와, 6각 볼트로 구분할 수 있습니다. 볼트의 맞변 거리(s)를 나사의 호칭 지름(d)으로 나눈 값 즉 s/d가 1.45 이상이면 보통 6각 볼트, 1.45 미만일 경우 소형 6각 볼트로 구분할 수 있습니다.

육각볼트 강도에 따른 구분

KS B 1002 기준 볼트의 종류인 호칭지름 6각 볼트 / 유효 지름 6각 볼트 / 온나사 6각 볼트와 등급을 기준으로 볼트의 강도는 강제의 경우 84.6 강도부터. 8.8까지입니다. 스테인리스강의 경우 A2-70의 강도이며 아래의 표를 참고해 주세요.

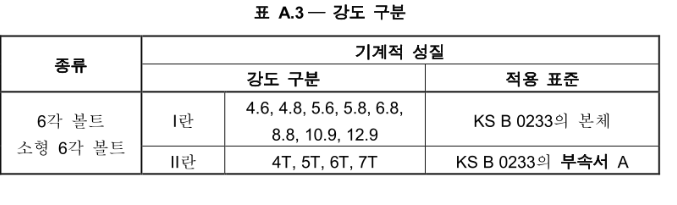

또한 KS B 1002 부속서 A에는 조금 더 확대되는 규정이 나오는데 먼저 기본적인 볼트의 강도는 KS B 0233을 기준으로 합니다. 따라서 강도 구분에 따른 6각 볼트의 기계적 성질은 아래 표를 참고해 주세요.

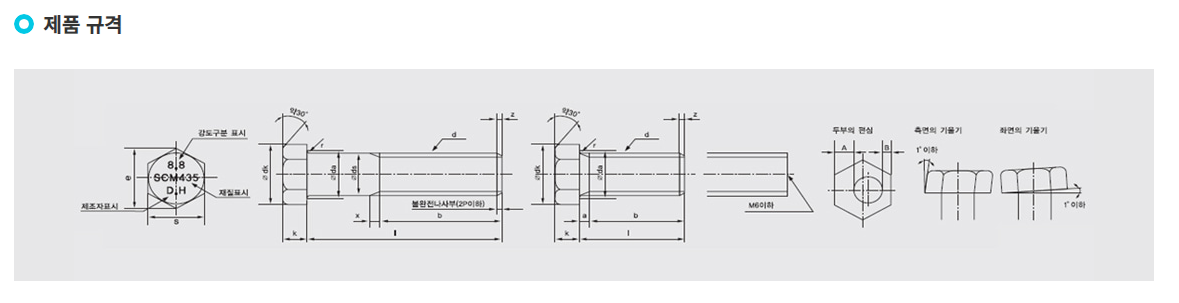

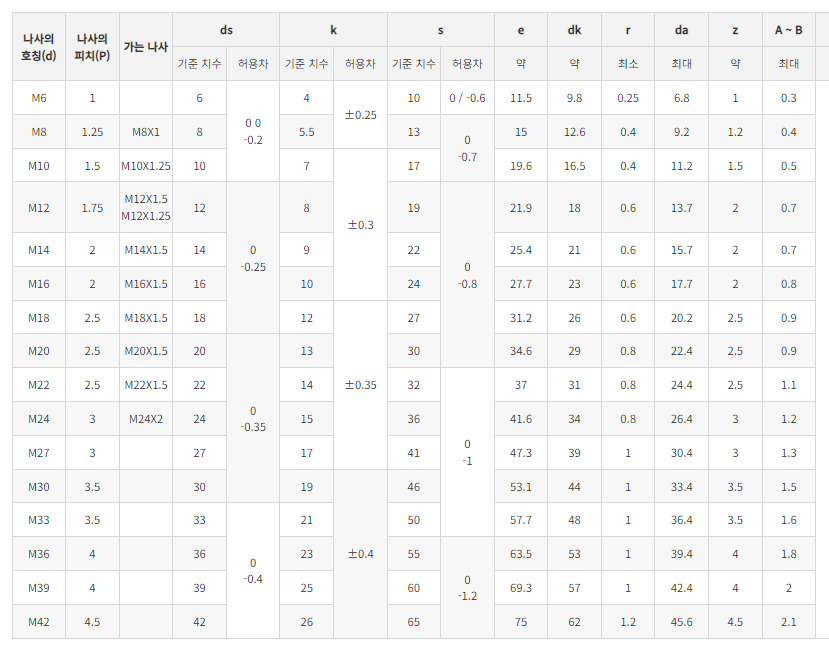

또한 KS B 1002 규격을 바탕으로 실제 우리나라 실 무현장에서 보편적으로 유통되는 육각볼트는 4.8T /10.9T / 12.9T가 보편적이며 대표적인 규격은 아래를 참고해 주세요.
