세트앙카, 셋트앙카 국산품 Made in Korea(Set Anchor)
작성자관리자
- 등록일 25-07-29
- 조회19회
본문

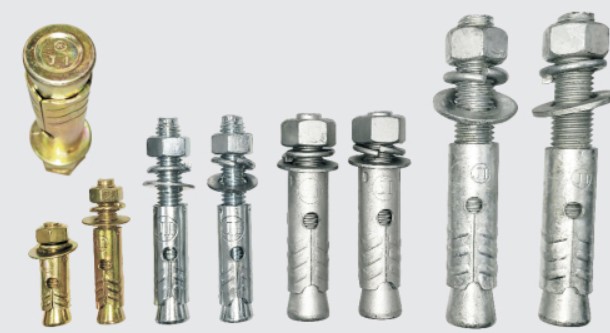

1. 세트앙카(셋트앙카) 소개
Set Anchor는 슬리브와 본체로 구성되어 있습니다. 그렇기 때문에 볼트에 인장력을 가하면 슬리브가 인출되어 구멍과 더욱 밀착하는 방식으로 고정됩니다.
사용환경에 따라 스틸, 수테인레스(SUS) 재질로 제작되며 고객 요청에 따라 별도의 표면처리 역시 가능합니다.
세트앙카는 특히 인발내력의 강도가 많이 요구될때 유리하면 ELEVATOR, GUIDE RAIL 등 취부용 등에 주로 사용됩니다.
셋트앙카는 국내 산업에서 수입제품이 주로 유통되지만, 관급 공사 등 철저한 품질 보증을 필요로 하는 프로젝트에는 여전히 품질보증을 철저히 하는 국산 제품을 필요로 하고 있습니다.
저희 부영볼트는 수입제품과 더불어 철저한 품질 보증이 가능한 국산 제품 역시 유통하고 있습니다.
2. 앙카 스탠다드
| 앙카 규격(Anchor Standard) | ||||||||
| No | 규격 | 캡 길이(E) | 앙카길이(B) | 사용드릴(mm) | 최소삽입길이(mm) | 최대파단하중(Kg) | 사용하중(kg) | |
| 1 | 1/4(M6) | 27 | 50 | 10 | 30 | 900 | 360 | |
| 2 | 5/16(M8) | 32 | 60~70 | 12 | 35 | 1500 | 600 | |
| 3 | 3/8(M10) | 37 | 50~300 | 14 | 40 | 2200 | 880 | |
| 4 | 1/2(M12) | 48 | 80~300 | 17 | 50 | 3900 | 1560 | |
| 5 | 5/8(M16) | 59 | 100~300 | 22 | 70 | 6200 | 2480 | |
| 6 | 3/4(M20) | 68 | 125~300 | 25 | 80 | 9500 | 3800 | |
| 7 | 7/8(M22) | 80 | 150~300 | 28 | 90 | 12000 | 4800 | |
| 8 | 1(M24) | 92 | 150~300 | 32 | 100 | 16000 | 6400 | |
| * 기준콘크리트 강도 : 24Mpa | ||||||||
| * 품질보증서 성적서 제출가능 | ||||||||
3. 특이사항
1) 최대 하중은 모재 및 시공환경에 따라 증가 또는 감소할 수 있습니다.
2) 셋트앙카의 안전율은 최소 2.5배이상 갖춰야 하며, 최대 하중의 40% 이하를 사용하중으로 권장합니다.
3) 볼트, 파이프와 함께 강제로 조이므로 강도는 최대 내진성(견디는 힘)도 발군하여 안전한 시공이 됩니다.
4. 시공방법
1) 규격에 맞는 드릴로 천공을 내고 분진을 제거합니다.
2) 천공한 구멍안에 너트와 와샤를 분리한 볼트와 CAP만 삽입합니다.
3) 앙카펀치를 사용하여 해머로 최소 3회이상 타격하여 CAP을 확장시킵니다.
4) 목적물과 와샤를 체결하고 공구를 사용하여 너트를 조여줍니다.
