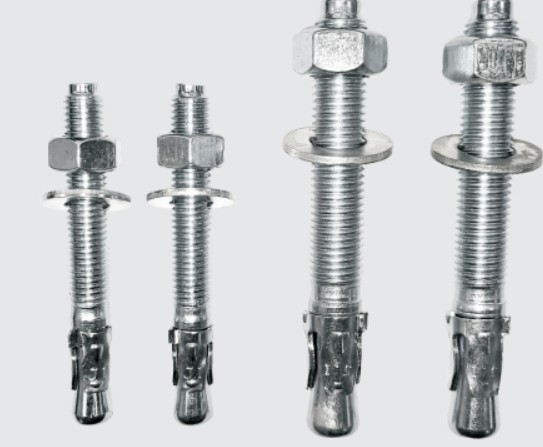

웨지앙카 국산제품(Wedge Anchor) Made in korea
작성자관리자
- 등록일 25-07-28
- 조회20회
본문
1. 웨지앙카 특장점
- 중간하중, 고하중 등의 다양한 용도로 신속하게 사용 가능합니다.
- 앙카거리 및 모서리 거리의 영향이 적고 확장 조절이 가능하고 높은 하중 능력을 갖추었습니다.
- 인장력을 진정받은 모재에 적합합니다.
2. 소재
- 탄소강재 냉간소성 가공, 5um 전기아연도금으로 표면처리함
- H빔 구조물, 천정구조물, 각종 구조물 설치 / 목재빔 관통부착, 구조 보강, 철판보강 작업
3. 모재 : 콘크리
4. 앙카 스탠다드
| No | 규격 | 사용드릴(mm) | 최소삽입길이(mm) | 적정토크(N.m) | 최대인발하중(kg) | 사용하중(kg) | |
| 1 | M8X70 | 8 | 40 | 20 | 850 | 425 | |
| 2 | M10X75 | 10 | 50 | 40 | 1,450 | 725 | |
| 3 | M10X90 | 10 | 50 | 40 | 1,450 | 725 | |
| 4 | M12X100 | 12 | 50 | 60 | 2,700 | 1,350 | |
| 5 | M12X120 | 12 | 60 | 60 | 2,700 | 1,350 | |
| 6 | M12X150 | 12 | 60 | 60 | 2,700 | 1,350 | |
| 7 | M16X100 | 16 | 65 | 110 | 4,000 | 2,200 | |
| 8 | M16X125 | 16 | 75 | 100 | 4,000 | 2,200 | |
| 9 | M16X145 | 16 | 80 | 100 | 4,000 | 2,200 | |
| 10 | M16X200 | 16 | 85 | 100 | 4,000 | 2,200 | |
| 11 | M16X250 | 16 | 85 | 100 | 4,000 | 2,200 | |
| * 기준 : 24Mpa 비균열콘크리트 | |||||||
* 품질보증서 성적서 제출가능 5. 시공방법(시공순서) - 드릴비트로 콘크리트 천공 - 너트와 와샤를 분리하지 않은 상태에서 헤머를 이용하여 삽입 - 스패너를 이용하여 너트로 회전하면 설치완 | |||||||
