체결류에서 볼트와 마찬가지로 가장 중요한 부품 중 하나는 너트입니다.

그 중 가장 대표적인 너트가 육각너트이죠.

6각너트는 한국산업규격인 KS규격으로 규격화 되어 있습니다.

맞은분들이 6각너트를 설계 할 경우 스타일이어쩌고, 1종, 2종너트가 어쩌고 많은 부분을 헤깔려 합니다. 그래서 부영볼트에서 6각너트에 대한 내용을 알기 쉽게 정리하고 실무 현장에서 필요한 6각너트를 발주할 경우 참고해야 할 사항에 대하여 정리해 드리도록 하겠습니다.

■ 규격명 : KS B 1012(6각너트 및 6각낮은너트)

■ 규격의 내용 : KS에서 규정하는 6각너트는 ISO규격을 따르는 표준, ISO규격을 따르지 않는 표준 2가지로 정리할 수 있다.

 1. ISO 규격을 따르는 표준 : 6각너트와, 6각낮은 너트로 구분된다.

  1) 6각 너트 : 형식을 기준으로 스타일1, 스타일2로 구분되고 치수에 따라 A등급, B등급으로 구분된다. 추가로 스타일로 구분되지 않지만 C등급의 너트가 있다.

   (1) 스타일 1 : ISO4032 기준을 따름

     - 스타일1의 A등급 : M1.6 ~ M16까지

     - 스타일1의 B등급 : M20 ~ M36까지

   (2) 스타일 2 : ISO4033 기준을 따름

     - 스타일2의 A등급 : M5 ~ M16까지

     - 스타일2의 B등급 : M20 ~ M36까지

   (3) 스타일 형식이 없는 C등급의 너트 : M5 ~ M36까지 적용되며, ISO4034 기준을 따름

   2) 6각 낮은 너트 : 6각 낮은 너트는 모따기에 의하여 구분되며, 6각너트와 마찬가지로 치수에 따라 A등급, B등급으로 구분된다. 단 모따기가 없는(ISO 4036)의 6각 낮은 너트의 경우 B등급만 있음

   (1) 양 모따기 : ISO 4035

     - 양 모따기 형식의 A등급 : M1.6 ~ M16까지

     - 양 모따기 형식의 B등급 : M20 ~ M36까지

   (2) 모따기 없음 : ISO 4036의 기준을 따르며 M1.6 ~ M10까지 적용됨

 2. ISO 규격을 따르지 않는 표준 : 6각너트와, 소형6각너트로 구분되며 각각 모양에 따라 1종, 2종, 3종, 4종으로 나뉜다.

 ​ - 소형6가너트는 6가너트보다 대변의 치수가 작다.

  - ISO를 따르지 않는 표준은 다듬질을 기준으로 하여 정교함의 차이(공차 범위)의 구분을 둔다.

  - KS B 1012규격에서 ISO규격을 따르지 않는 6각볼트는 DIN934 규격의 너트와 치수가 같다.

 1) ISO규격을 따르지 않는 6각너트 규격 정보

 2) 6각너트 : 다듬질 정도에 따라 다듬질 상, 중, 보통으로 구분됨(너트 높이 즉 m의 정교함의 차이이다.)

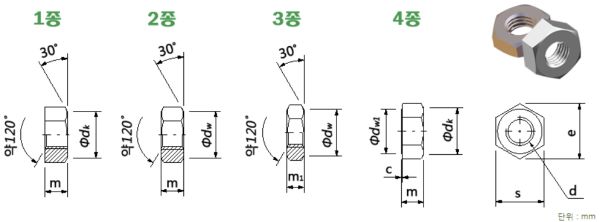

  - 1종부터 4종까지 모양을 기준으로 4가지 형태가 존재하며, 1종, 2종, 4종의 높이(m)은 같다. 3종너트의 높이는 m1으로 표기함(아래 그림 참조)

  - 다듬질 상, 중, 보통은 m을 기준으로 높이 치수 정교함의 차이를 보이며, 상일수록 허용공차가 타이트하다.

   (1) 다듬질 정도 상 : M12사이즈 너트의 경우 m(높이)이 10이다. 허용 공차는 -0.43까지이며 m의 최대 허용은 9.57이다.

   (2) 다듬질 정도 중 : M12사이즈 너트의 경우 m(높이)이 10이다. 허용 공차는 -0.70까지이며 m의 최대 허용은 9.3이다.

   (3) 다듬질 정도 보통 : M12사이즈 너트의 경우 m(높이)이 10이다. 허용 공차는 ±0.9까지이며 m의 최대 허용은 9.1~10.9까지이다.

  3) 소형6각너트 : 다듬질 정도에 따라 다듬질 상, 중, 구분됨(이는 너트 높이 즉 m의 정교함의 차이이다.)

  - 소형6각너트는, 6각너트의 비해 s와 e가 작다는 차이점이 있다.

  - 1종부터 4종까지 모양을 기준으로 4가지 형태가 존재하며, 1종, 2종, 4종의 높이(m)은 같다. 3종너트의 높이는 m1으로 표기함(아래 그림 참조)

  - 다듬질 상, 중, 보통은 m을 기준으로 높이 치수 정교함의 차이를 보이며, 상일수록 허용공차가 타이트하다.

   (1) 다듬질 정도 상 : M12사이즈 너트의 경우 m(높이)이 10이다. 허용 공차는 -0.43까지이며 m의 최대 허용은 9.57이다.

   (2) 다듬질 정도  : M12사이즈 너트의 경우 m(높이)이 10이다. 허용 공차는 -0.70까지이며 m의 최대 허용은 9.3이다.

※ 실무현장에서(일반공구상가 등 볼트가게) 대다수 판매되는 6각너트의 경우 수입산을 췩급하며, ISO규격을 따르지 않는 DIN934 규격의 스펙과 일치하는 6각너트입니다. '다듬질 정도 중 스펙'의 너트라고 참고하면 됩니다.
